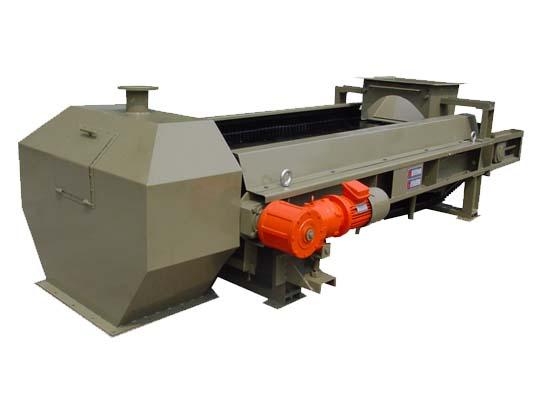

调速皮带秤

作者 Admin 来源 本站 浏览 发布时间 2015/12/7 8:55:08



主要特点:

1、全钢框架结构,系统稳定性能好。

2、仿申克直联减速电机,保证了长期稳定运行。

3、独特的皮带张紧和自动纠偏功能,可以使秤体长期运行免维护。

4、秤体有皮带内外清扫装置,有效克服皮带粘附属物料。

5、采用双传感器(平衡梁或波纹管)直接称重结构,成功的解决了物料偏重和杠杆称重造成的误差,使计量精度大为提高。

6、采用数字采集模块,有效分辨率高达100万;采集速率50次/秒;年漂移小于50PPM;温度漂移小于50PPM。

7、皮带速度测量选用齿轮测速或旋转编码器测速。

 技术指标:

1、 计量精度:≤±0.5%

2、 控制精度:≤±1%

3、 调速范围:10:1

4、 工作方式:连续

 工作原理:

    来自皮带上物料的重量信号和皮带运行的速度信号一同传送到3C403(一机一路DCS接口)或3C600(一机十六路)测量和控制系统中(3C403和3C600内部均以微处理器为核心)。通过连续不断的比较设定值与皮带实际输送的物料重量。不停的调节皮带运行的速度。因此,使物料流量总能稳定在设定值上。


结构原理图:

    来自皮带上物料的重量信号和皮带运行的速度信号一同传送到3C403(一机一路DCS接口)或3C600(一机十六路)测量和控制系统中(3C403和3C600内部均以微处理器为核心)。通过连续不断的比较设定值与皮带实际输送的物料重量。不停的调节皮带运行的速度。因此,使物料流量总能稳定在设定值上。


1、检查口 2、卸料罩 3、收尘口 4、侧边挡料罩 5、荷重传感器(物料重量检测)

6、计量辊 7、皮带托辊 8、物料整形闸板 9、进料口 10、给料斗 11、皮带尾辊

12、皮带张紧调节 13、秤架 14、梨型皮带清扫器 15、 皮带恒定张力器

16、皮带自动调偏结构 17、标志牌 18、速度传感器(皮带运行速度检测) 19、电机

20、位置调节固定螺丝 21、直联式减速机 22、出料口 23、橡胶刀口皮带清扫器

24、前驱动辊
